FLANGED TYPE 5KL GLASS LINED REACTOR
设计标准：GB/T 25025-2019 | ISO 28765:2016 (Vitreous and porcelain enamels)
设计标准：GB/T 25025-2019 | ISO 28765:2016 (Vitreous and porcelain enamels)
搪玻璃反应釜 | Glass-Lined Reactor
设计标准：GB/T 25025-2019 | ISO 28765:2016 (Vitreous and porcelain enamels)
部件 | 材质 | 特性 |
基体钢板 | Q235-B / Q345R | 抗拉强度 ≥400 MPa |
瓷釉层 | 高硅硼玻璃釉（含锆） | 厚度 0.8~2.0mm，耐温差急变 ΔT≤120℃ |
密封件 | PTFE包覆石棉垫片 | 耐压 0.6MPa (200℃) |
注：氢氟酸/热浓碱工况禁用
Contraindicated for HF/hot concentrated alkali
结构层 | 功能 |
金属基体 | 承压与机械支撑 |
底釉层 | 增强金属-玻璃结合力 (附着力≥15MPa) |
面釉层 | 提供耐蚀表面 (耐酸率≥99.8%) |
组件 | 设计特点 |
搅拌系统 | 锚式/框式+珐琅包覆钢轴 |
夹套 | 蒸汽/导热油循环 (传热系数 200~350 W/m²K) |
法兰密封面 | 平面/凸面 + PTFE垫片 |
优势项 | 说明 |
极致耐酸 | 耐受98% H₂SO₄、37% HCl、65% HNO₃ (25℃) |
零污染 | 玻璃层符合FDA 21 CFR 175.300 |
经济寿命 | 使用寿命15~20年 (成本仅为哈氏合金的1/5) |
维护便捷 | 瓷层损坏可现场修复 |
参数 | 标准值 | 扩展选项 |
容积 | 50L~50,000L | 70,000L (最大) |
设计压力 | -0.1~0.6MPa (罐内) | 1.0MPa (夹套) |
耐温范围 | -20℃~+230℃ | 急冷ΔT=110℃ |
❌ 禁止骤冷骤热 (升温/降温速率 ≤60℃/h)
*No rapid temperature change (ramp rate ≤60℃/h)*
❌ 禁止硬物冲击/研磨介质
No mechanical impact/abrasive media
❌ 避免pH>12的强碱溶液
Avoid strong alkali (pH>12)

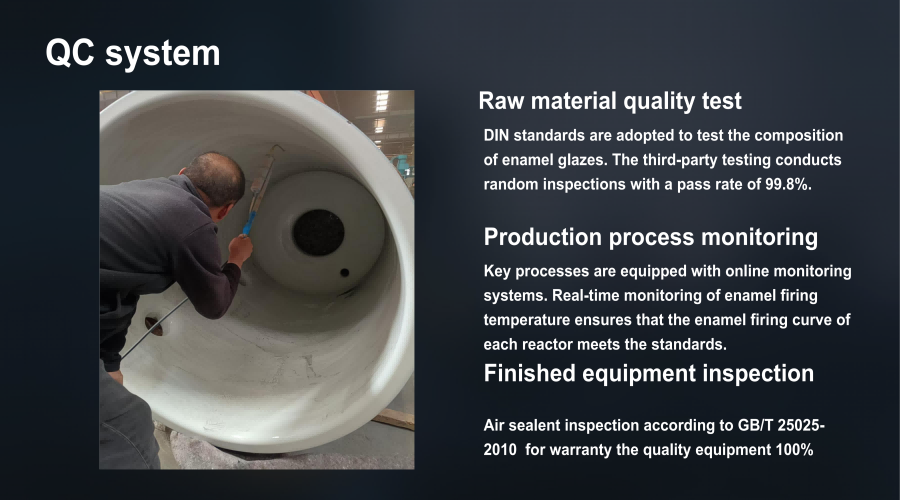

检测项目：
Testing items:
电火花检测 (20kV/mm无击穿)
*Spark test @20kV/mm*
瓷层厚度超声测量
UT thickness measurement
耐酸失重试验 (≤0.8g/m²·d)
*Acid weight loss ≤0.8g/m²·d*

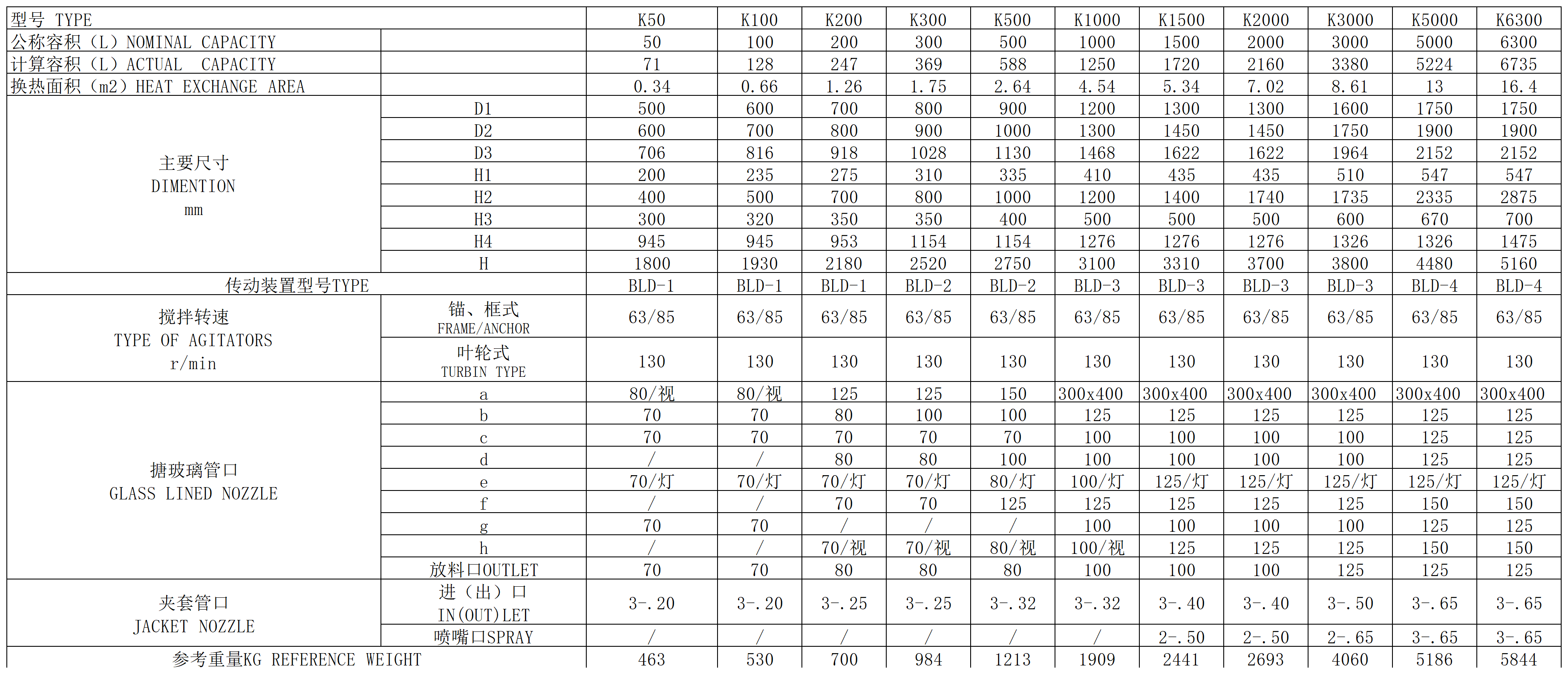

反应罐技术图表 |
型号 TYPE | K50 | K100 | K200 | K300 | K500 | K1000 | K1500 | K2000 | K3000 | K5000 | K6300 | |
公称容积（L）NOMINAL CAPACITY |
| 50 | 100 | 200 | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 5000 | 6300 |
计算容积（L）ACTUAL CAPACITY |
| 71 | 128 | 247 | 369 | 588 | 1250 | 1720 | 2160 | 3380 | 5224 | 6735 |
换热面积（m2）HEAT EXCHANGE AREA |
| 0.34 | 0.66 | 1.26 | 1.75 | 2.64 | 4.54 | 5.34 | 7.02 | 8.61 | 13 | 16.4 |

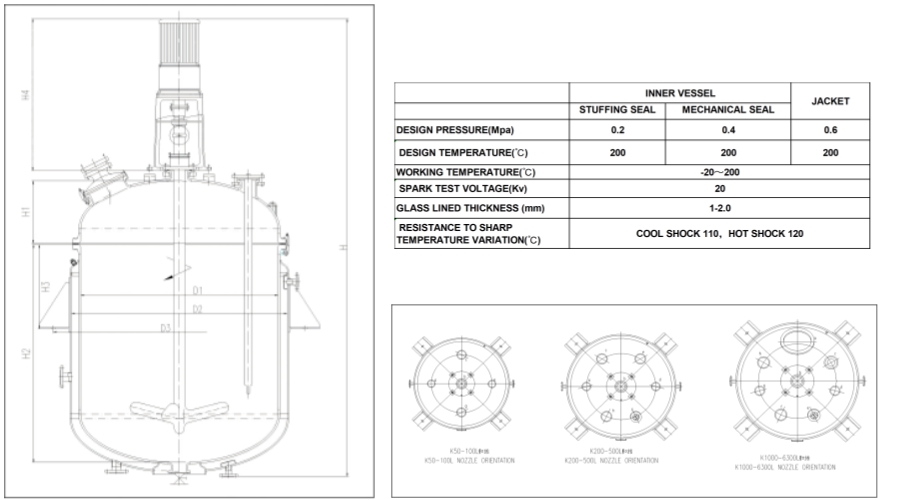

主要尺寸 | D1 | 500 | 600 | 700 | 800 | 900 | 1200 | 1300 | 1300 | 1600 | 1750 | 1750 |
D2 | 600 | 700 | 800 | 900 | 1000 | 1300 | 1450 | 1450 | 1750 | 1900 | 1900 | |
D3 | 706 | 816 | 918 | 1028 | 1130 | 1468 | 1622 | 1622 | 1964 | 2152 | 2152 | |
H1 | 200 | 235 | 275 | 310 | 335 | 410 | 435 | 435 | 510 | 547 | 547 | |
H2 | 400 | 500 | 700 | 800 | 1000 | 1200 | 1400 | 1740 | 1735 | 2335 | 2875 | |
H3 | 300 | 320 | 350 | 350 | 400 | 500 | 500 | 500 | 600 | 670 | 700 | |
H4 | 945 | 945 | 953 | 1154 | 1154 | 1276 | 1276 | 1276 | 1326 | 1326 | 1475 | |
H | 1800 | 1930 | 2180 | 2520 | 2750 | 3100 | 3310 | 3700 | 3800 | 4480 | 5160 | |
传动装置型号TYPE | BLD-1 | BLD-1 | BLD-1 | BLD-2 | BLD-2 | BLD-3 | BLD-3 | BLD-3 | BLD-3 | BLD-4 | BLD-4 | |
搅拌转速 | 锚、框式 | 63/85 | 63/85 | 63/85 | 63/85 | 63/85 | 63/85 | 63/85 | 63/85 | 63/85 | 63/85 | 63/85 |
叶轮式 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | |
搪玻璃管口 | a | 80/视 | 80/视 | 125 | 125 | 150 | 300x400 | 300x400 | 300x400 | 300x400 | 300x400 | 300x400 |
b | 70 | 70 | 80 | 100 | 100 | 125 | 125 | 125 | 125 | 125 | 125 | |
c | 70 | 70 | 70 | 70 | 70 | 100 | 100 | 100 | 100 | 125 | 125 | |
d | / | / | 80 | 80 | 100 | 100 | 100 | 100 | 100 | 125 | 125 | |
e | 70/灯 | 70/灯 | 70/灯 | 70/灯 | 80/灯 | 100/灯 | 125/灯 | 125/灯 | 125/灯 | 125/灯 | 125/灯 | |
f | / | / | 70 | 70 | 125 | 125 | 125 | 125 | 125 | 150 | 150 | |
g | 70 | 70 | / | / | / | 100 | 100 | 100 | 100 | 125 | 125 | |
h | / | / | 70/视 | 70/视 | 80/视 | 100/视 | 125 | 125 | 125 | 150 | 150 | |
放料口OUTLET | 70 | 70 | 80 | 80 | 80 | 100 | 100 | 100 | 125 | 125 | 125 | |
夹套管口 | 进（出）口 | 3-.20 | 3-.20 | 3-.25 | 3-.25 | 3-.32 | 3-.32 | 3-.40 | 3-.40 | 3-.50 | 3-.65 | 3-.65 |
喷嘴口SPRAY | / | / | / | / | / | / | 2-.50 | 2-.50 | 2-.65 | 3-.65 | 3-.65 | |
参考重量KG REFERENCE WEIGHT | 463 | 530 | 700 | 984 | 1213 | 1909 | 2441 | 2693 | 4060 | 5186 | 5844 | |
